Tấm tản nhiệt bức xạ PAL-350A
- Băng dính (băng Chukoh)
- Vật liệu nền màng nhôm
Tổng quan
Băng này được làm bằng màng nhôm có tính dẫn nhiệt cao và được phủ một lớp sơn tản nhiệt có độ phát xạ cao. Chuyển đổi nhiệt thành tia hồng ngoại và tỏa ra nó.
Mục đích
・Tản nhiệt từ các bộ phận sinh nhiệt (chip IC, điốt) và vỏ
・ Tấm chắn điện từ
Đặc trưng
● Nó có Khả năng chịu thời tiết bằng cách trộn với fluororesin.
●Bằng cách gắn trực tiếp vào bộ phận làm nóng, nó có thể mang lại hiệu ứng khuếch tán nhiệt thông qua tản nhiệt bức xạ.
●Vì tổng độ dày mỏng khoảng 110㎛ nên nó có thể được sử dụng ở những nơi có không gian hạn chế hoặc cần trọng lượng nhẹ.
●Nó có hiệu ứng suy giảm khoảng 50dB ở tần số cao (@1GHz đến 6GHz).
●Cũng có thể đục lỗ theo hình dạng xác định.
kết cấu

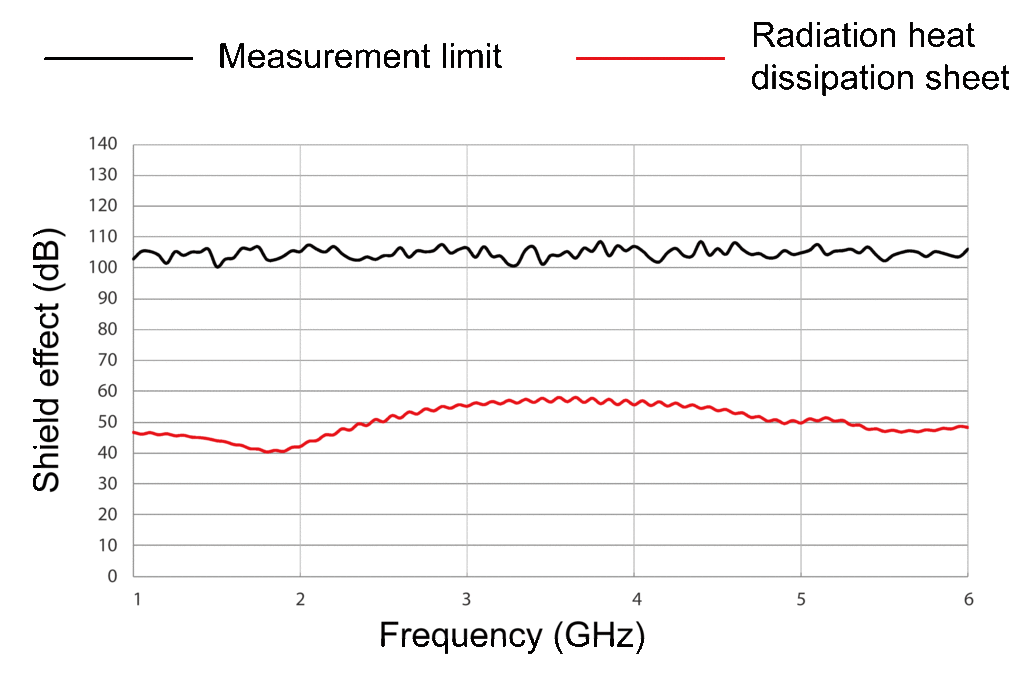

Hiệu ứng che chắn điện từ (1GHz đến 6GHz)
● Vì vật liệu cơ bản là màng nhôm nên nó có tác dụng che chắn điện từ nhất định.
*Đo bằng phương pháp KEC
*Các giá trị trên là giá trị đo được và không phải là giá trị tiêu chuẩn.
Về tác dụng tản nhiệt

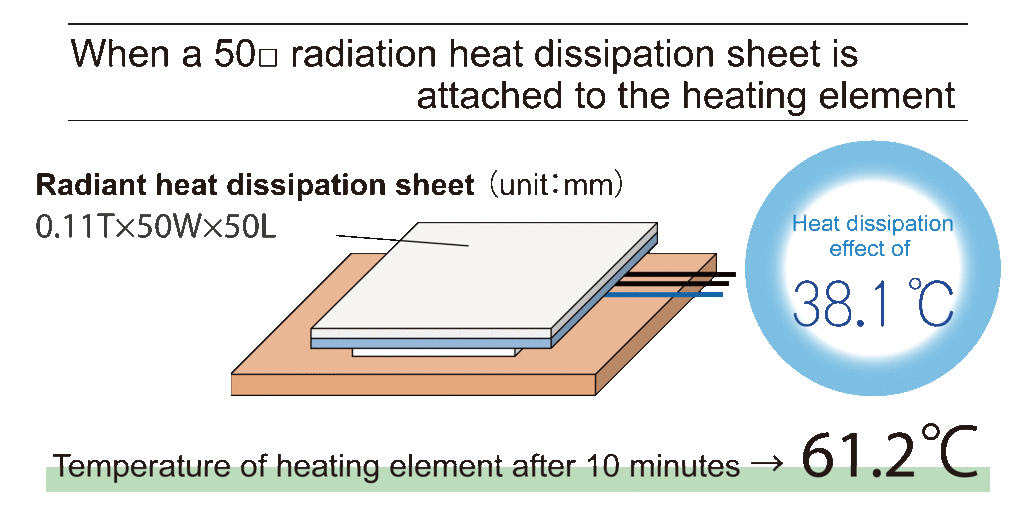

[1] Khi gắn tấm tản nhiệt bức xạ 50mm x 50mm PAL-350A, hiệu quả tản nhiệt là khoảng 38oC.

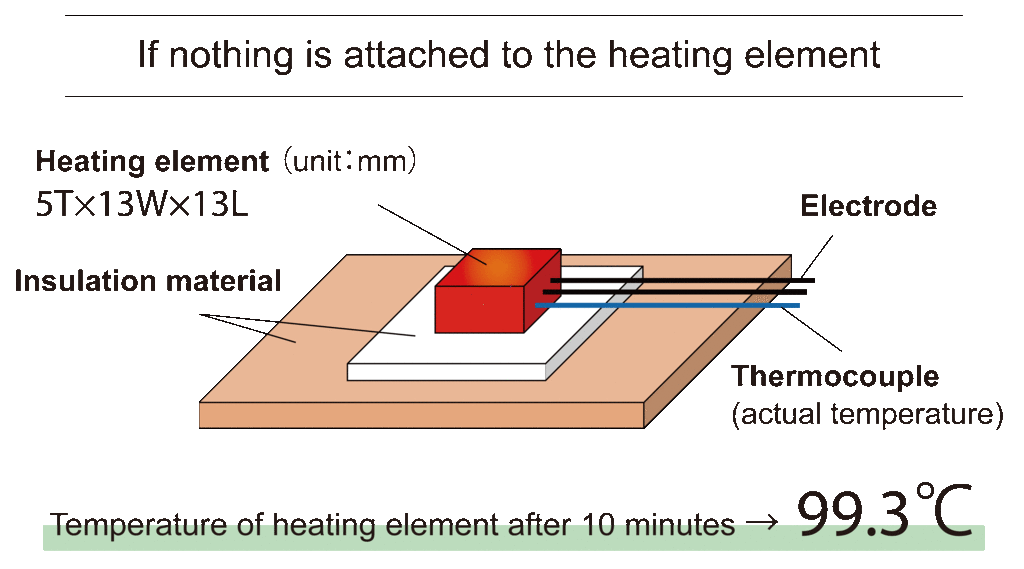

Phương pháp thử nghiệm: Bộ phận làm nóng được ví như một con chip IC và sự thay đổi nhiệt độ của bộ phận làm nóng được đo sau 10 phút.
Về tác dụng tản nhiệt
[2] Kích thước của tấm tản nhiệt bức xạ PAL350A càng lớn thì hiệu quả tản nhiệt càng cao.
*Các giá trị trên là giá trị đo được và không phải là giá trị tiêu chuẩn.

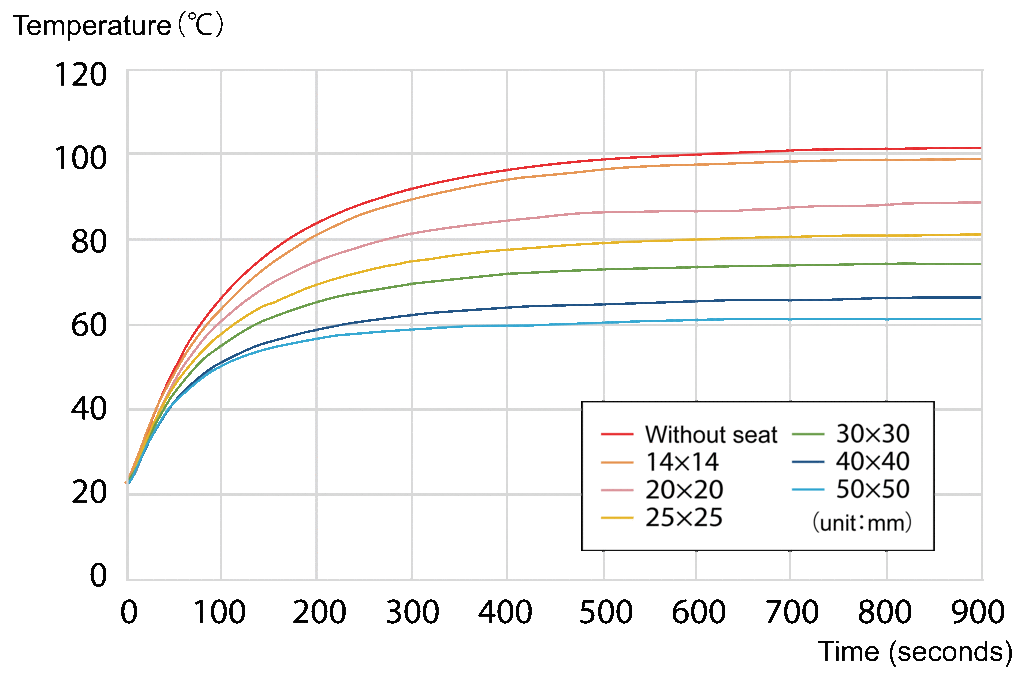

Về tác dụng tản nhiệt
[3] Tấm tản nhiệt bức xạ Nhiệt độ của bộ phận làm nóng thay đổi tùy thuộc vào kích thước của PAL-350A.
Phương pháp kiểm nghiệm: Đo kích thước tấm tản nhiệt bức xạ PAL-350A và nhiệt độ của bộ phận làm nóng sau 10 phút.
| Kích thước tấm tản nhiệt bức xạ PAL-350A (mm) | Nhiệt độ phần tử gia nhiệt (°C) |
|---|---|
| Không có tờ | 99.3(－) |
| 14×14 | 98.2(-1.1) |
| 20×20 | 86.4(-12.9) |
| 25×25 | 80.0(-19.3) |
| 30×30 | 73.4(-25.9) |
| 40×40 | 65.4(-33.9) |
| 50×50 | 61.2(-38.1) |
*Các giá trị trên là giá trị đo được và không phải là giá trị tiêu chuẩn.
Tiêu chuẩn sản phẩm
| Độ dày (mm) | Chiều rộng sản phẩm tiêu chuẩn (mm) | Chiều dài (m) | |
|---|---|---|---|
| 0.11 | 480 | 1～45 | |
Hiệu suất sản phẩm
| Các bài kiểm tra | PAL-350A | |
|---|---|---|
| Độ phát xạ (ε) | 0.91 | |
| Nhiệt độ hoạt động tối đa (°C) | 150 | |
