สายสเนคเคิล (snakle hose)
- ท่อ
- ข้อกำหนด RoHS
คุณสมบัติ
ท่อฟลูออโรเรซิ่น มีคุณสมบัติยืดหยุ่นด้วยวิธีการขึ้นรูปในแบบพิเศษของบริษัท เหมาะสำหรับการใช้งานท่อที่ต้องการความอิสระ รัศมีการงอน้อย สามารถผลิตซีรีส์ I ซึ่งมีรูปร่างโค้งงอต่อเนื่องกัน และซีรีส์ S ซึ่งมีรูปร่างแบบเกลียวได้
การใช้งานหลัก
• อุปกรณ์ที่ใช้ผลิตเซมิคอนดัคเตอร์
• เครื่องมือที่ใช้แสง(Optical)
• ท่อที่มีคุณสมบัติต้านทานสารเคมีใช้ในอุตสาหกรรมสาขาไฟฟ้าและอิเล็คโทรนิคส์
• ท่อที่ใช้สารเคมีในแขนงงานด้านไฟฟ้าและอิเล็คทรอนิคส์หรือแขนงงานด้านฟิสิกส์และเคมี

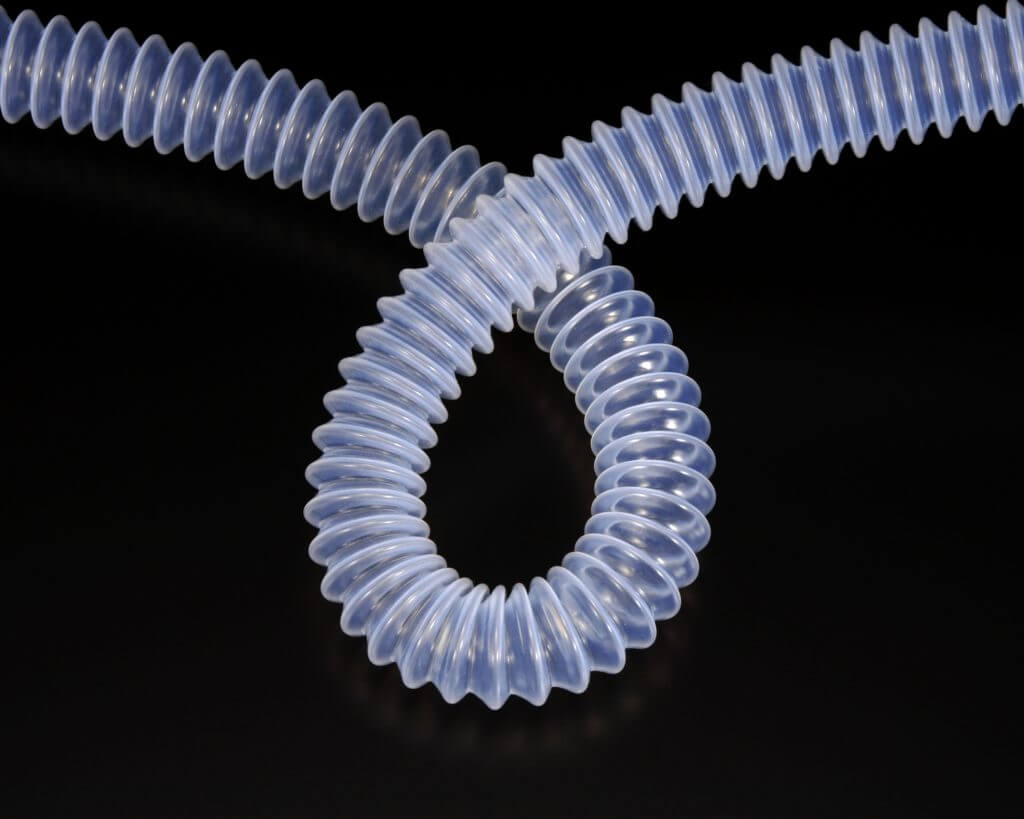

S ซีรี่ส์ ชนิดของเรซิ่น :PTFE
เป็นท่อ PTFE เป็นร้องมีลักษณะเป็นรูปเกลียว มีคุณสมบัติยืดหยุ่นและสามารถลดการตกค้างของเหลวภายในหลอดได้
การใช้งานหลัก
• อุปกรณ์ที่ใช้ผลิตเซมิคอนดัคเตอร์
• เครื่องมือที่ใช้แสง(Optical)
• ท่อที่มีคุณสมบัติต้านทานสารเคมีใช้ในอุตสาหกรรมสาขาไฟฟ้าและอิเล็คโทรนิคส์
อุณหภูมิที่ใช้งานได้สูงสุด
+120℃

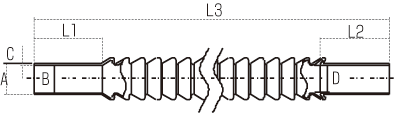

ขนาดและคุณสมบัติทั่วไป
| ขนาดที่กำหนด (mm) |
ความยาวเส้นผ่านศูนย์กลางชั้นนอก A (mm) |
ความยาวเส้นผ่านศูนย์กลางชั้นใน B (mm) |
ความหนา C (mm) |
เส้นผ่านศูนย์กลางที่มีผล D (mm) |
รัศมีการงอ (R) (mm) |
แรงดันทำลาย อุณหภูมิปรกติ (MPa) |
ความยาว L1,L2 (mm) |
ความยาวโดยรวม L3 (m) |
|---|---|---|---|---|---|---|---|---|
| 4×7 | 5.5～7.0 | 4.5～6.0 | 0.5 | 4.0 | 10 | 1.5 | 15～30 | 10 |
| 5×8.5 | 6.5～9.0 | 5.5～8.0 | 5.0 | 14 | 1.1 | |||
| 7×11 | 8.5～11.0 | 7.5～10.0 | 7.0 | 16 | 0.8 | 15～35 | ||
| 9×13 | 10.5～13.0 | 9.5～12.0 | 9.0 | 18 | 0.6 | 15～40 | ||
| 11×16.5 | 12.5～15.5 | 11.5～14.5 | 11.0 | 20 | 0.5 |
* เส้นผ่านศูนย์กลางที่มีผลเป็นค่าอ้างอิงเท่านั้น
* ขนาด(Dimension) ที่นอกเหนือดังกล่าวข้างต้น ขอให้ปรึกษาต่างหาก

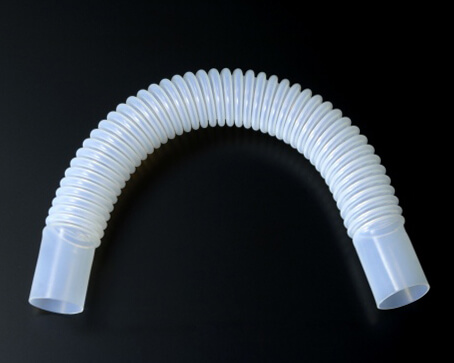

ซีรี่ส์ I ชนิดของเรซิ่น : PFA
เป็นท่อที่มีร่องรูปร่างเหมือนยอดเขาหลายลูกซึ่งมีคุณสมบัติเหมือนกับ PFA
การใช้งานหลัก
• อุปกรณ์ที่ใช้ผลิตเซมิคอนดัคเตอร์
• เครื่องมือที่ใช้แสง(Optical)
• ท่อที่ใช้สารเคมีในแขนงงานด้านไฟฟ้าและอิเล็คทรอนิคส์หรือแขนงงานด้านฟิสิกส์และเคมี
อุณหภูมิที่ใช้งานได้สูงสุด
+150℃
คุณลักษณะเด่น
• มีคุณสมบัติยืดหยุ่นดีเยี่ยม จึงทำงานที่ต้องหมุนเล็กน้อยได้ง่ายขึ้น
• มีคุณสมบัติที่มีความโปร่งใสสูง จึงสามารถใช้สายตาดูปริมาณของเหลวที่ไหลได้
• มีคุณสมบัติไม่เหนียว ต้านทานสารเคมีดีเยี่ยม
ขนาดและคุณสมบัติทั่วไป
| ขนาดที่กำหนด (inch) |
ความยาวเส้นผ่านศูนย์กลางชั้นนอก A (mm) |
ความยาวเส้นผ่านศูนย์กลางชั้นใน B (mm) |
ความหนา C (mm) |
เส้นผ่านศูนย์กลางที่มีผล D (mm) |
รัศมีการงอ (R) (mm) |
ทำลาย อุณหภูมิปรกติ (MPa) |
ความยาว L1,L2 (mm) |
ความยาวโดยรวม L3 (mm) |
|---|---|---|---|---|---|---|---|---|
| 3/8 | 10.3 | 9.2 | 0.55 | 8.5 | 2.4 | 1.3 | 50 | 305,610,915,1220 |
| 1/2 | 13.5 | 12.1 | 0.68 | 11 | 3.2 | 1.3 | 50 | |
| 3/4 | 20.3 | 18.7 | 0.78 | 17.4 | 4.8 | 0.9 | 50 | |
| 1 | 26.7 | 24.8 | 0.93 | 23.0 | 6.4 | 0.8 | 60 |
* เส้นผ่านศูนย์กลางที่มีผลเป็นค่าอ้างอิงเท่านั้น
* ขนาด(Dimension) ที่นอกเหนือดังกล่าวข้างต้น ขอให้ปรึกษาต่างหาก
