ฟิล์ม PTFE

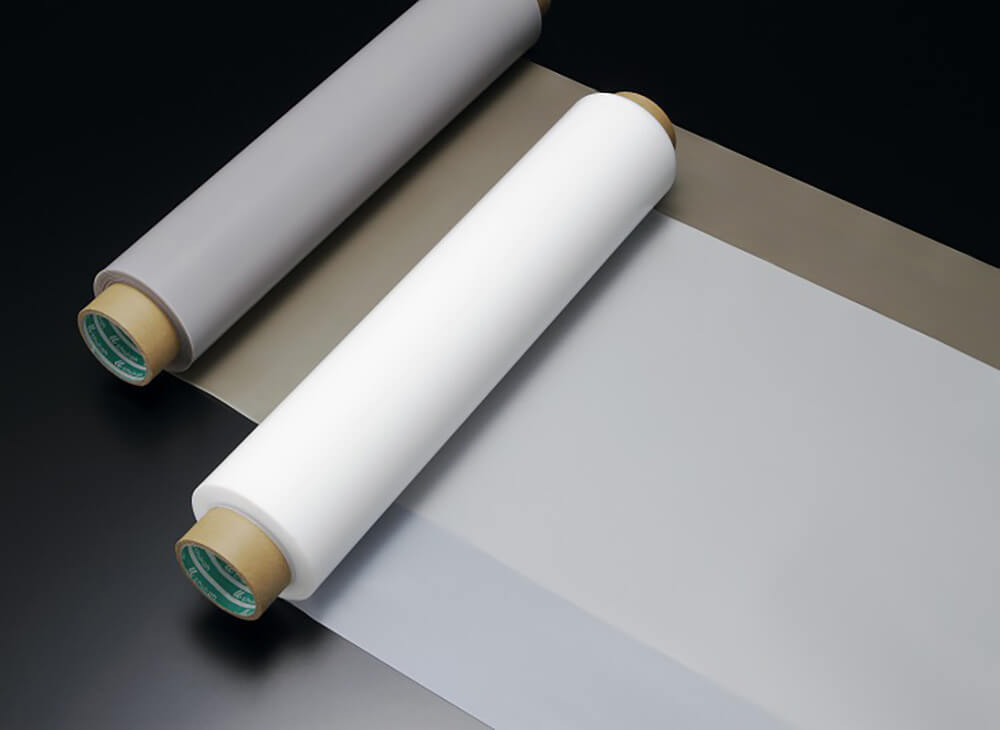

MSF-100 (PTFE Skived Tape)
- ฟิล์ม PTFE
- ฟลูออโรพลาสติก
- มาตรฐาน UL
- ข้อกำหนด RoHS
คุณสมบัติ
เป็นผลิตภัณฑ์แปรรูปจากฟลูออโรเรซิน PTFE โดยการตัดและรีดให้เป็นแผ่นฟิล์มบาง
การใช้งานหลัก
• ลอกชิ้นงานจากการอัดรีด ACF
• ฉนวนไฟฟ้าสายไฟ ฯลฯ
• ตัวช่วยสไลด์เลื่อนในอุปกรณ์ OA
อุณหภูมิที่ใช้งานได้สูงสุด
-100℃ ～ 260℃
คุณลักษณะเด่น
• มีคุณสมบัติไม่เกาะติดผิว เป็นฉนวนไฟฟ้า มีแรงเสียดทานต่ำ สามารถทนความร้อนและสารเคมีได้ดี
• ผ่านมาตรฐาน UL 94 (File No. E 496281)
[ VTM-0 ] ความหนา 0.05㎜～0.19㎜/ [ V-0 ] ความหนา 0.2㎜～1.0㎜
• สามารถผลิตที่ความกว้าง 1000 mm กรุณาสอบถามกับทางบริษัท
• สามารถผลิตชิ้นงานแบบเอชชิ่ง (Etching) ด้านเดียวได้
ตารางแสดงขนาด
| ความหนา(mm) | ความกว้างมาตรฐาน(mm) | พิกัดเผื่อความกว้าง (mm) | ความยาว(m) | |||
|---|---|---|---|---|---|---|
| ขนาด | ค่าเผื่อ |
มากกว่าหรือเท่ากับ 300 แต่น้อยกว่า 360 |
มากกว่าหรือเท่ากับ 360 แต่น้อยกว่าหรือเท่ากับ 600 |
1000* | ||
| 0.05 | ±0.01 | 50・100・300・500 | +15 0 |
+20 0 |
+150 0 |
10 |
| 0.08 | ±0.01 | 300 | ||||
| 0.10 | ±0.01 | 50・100・300・500 | ||||
| 0.13 | ±0.02 | 300 | ||||
| 0.15 | ±0.02 | – | ||||
| 0.20 | ±0.02 | 50・100・300・500 | ||||
| 0.25 | ±0.02 | – | ||||
| 0.30 | ±0.03 | 300・500 | ||||
| 0.40 | ±0.04 | 300 | ||||
| 0.50 | ±0.05 | 50・100・300・500 | ||||
| 0.80 | ±0.08 | 300・500 | ||||
| 1.0 | ±0.10 | 300 | ||||
*สามารถผลิตที่ความกว้างอื่นได้ นอกเหนือจากที่ระบุข้างต้น (สูงสุด ~ 1,000 mm.)
คลิกที่นี่เพื่อดูผลิตภัณฑ์ที่มีความหนามากขึ้น
* สำหรับขนาดอื่นๆและสินค้าที่มีอยู่ในคลัง กรุณาติดต่อบริษัท
คุณสมบัติทั่วไป
| รายการทดสอบ | 0.05(t) | 0.1(t) | 0.5(t) | 1.0(t) | วิธีทดสอบ |
|---|---|---|---|---|---|
| ความหนาแน่น (MPa) | 59.1 | 58.8 | 51.6 | 48.2 | JIS K 7137-2 |
| การยืด(%) | 301 | 368 | 377 | 375 | |
| แรงดันเบรกดาวน์ (kV) | 8.1 | 12.4 | 31.0 | 38.9 | JIS C 2110 |
| อุณหภูมิที่ใช้งานได้สูงสุด(°C) | 260 | — | |||
* ค่าที่แสดงข้างต้นเป็นค่าวัดโดยทั่วไป ไม่ใช่ค่ามาตรฐาน
