แผงวงจรลามิเนตหุ้มทองแดง
CGP-500A
- แผงวงจรลามิเนตหุ้มทองแดง
- ชนิดคลื่นความถี่สูง
- มาตรฐาน UL
- ข้อกำหนด RoHS
คุณสมบัติ
แผงวงจรลามิเนตหุ้มทองแดงลามิเนตด้วยผ้าใยแก้วเคลือบฟลูออโรเรซินซึ่งมีคุณสมบัติในการเก็บประจุไฟฟ้า(ไดอิเล็กทริก)
ทำให้แผงวงจรนี้นอกจากจะมีคุณลักษณะเฉพาะของฟลูออโรพลาสติกแล้ว ยังมีค่าคงที่ไดอิเล็กทริกที่มีความเสถียรในย่านความถี่ที่กว้างและมีค่าแทนเจนต์ของการสูญเสียไดอิเล็กทริก (ค่าความสูญเสียการเป็นฉนวน) ต่ำมากในย่านความถี่สูง
การใช้งานหลัก
อุปกรณ์สื่อสารผ่านดาวเทียม/ จานดาวเทียมแพร่สัญญาณ/ ระบบสื่อสารเคลื่อนที่ได้/ ระบบเก็บค่าผ่านทางอิเล็กทรอนิกส์ (ETC) และระบบทางหลวงอัตโนมัติ (AHS) ของระบบทางหลวงอัจฉริยะ (ITS)/ เครือข่ายสื่อสารไร้สายในภูมิภาค (WLL)/ CPU/ อุปกรณ์เครื่องมือวัดค่าต่างๆ/ อุปกรณ์เครื่องมือในดาวเทียม ฯลฯ

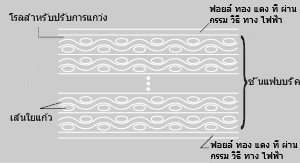

โครงสร้าง
คุณลักษณะเด่น
• มีความทนทานต่อการลอกหลุด การดูดซึมน้ำต่ำ และสามารถเจาะรูได้ (through-hole)
• มีความคงตัวของขนาดสูง มีความแข็งแรงทนทานเชิงกล
• ค่าคงที่ไดอิเล็กทริกเป็น 2.6
ตารางแสดงขนาด
| ความหนาโดยรวม (mm) |
ค่าเผื่อความหนา | ค่าคงที่ไดอิเล็กทริก | ค่าแทนเจนต์ของการสูญเสียไดอิเล็กทริก | ||
|---|---|---|---|---|---|
| 1020×1220 | 510×1220 | 300×300 | |||
| 0.4 | ±0.04 | ±0.04 | ±0.04 | 2.6 | <0.0025 |
| 0.5 | +0.04 | ±0.03 | |||
| 0.6 | +0.04 | ±0.03 | |||
| 0.8 | ±0.05 | ±0.05 | ±0.04 | ||
| 1.0 | ±0.06 | ±0.06 | ±0.04 | ||
| 1.2 | ±0.06 | ±0.06 | ±0.04 | ||
| 1.6 | ±0.08 | ±0.08 | ±0.05 | ||
| 2.0 | ±0.10 | ±0.10 | ±0.05 | ||
| 2.4 | ±0.10 | ±0.10 | ±0.06 | ||
| 3.2 | ±0.12 | ±0.12 | ±0.05 | ||
| 2.4 | ±0.10 | ±0.10 | ±0.05 | ||
| 3.2 | ±0.12 | ±0.12 | ±0.06 | ||
* CGP-500A เป็นผลิตภัณฑ์ได้รับการรับรองUL
* ค่าพิกัดความเผื่อของค่าคงที่ไดอิเล็กทริกต่อ 1 โมเดล มาตรฐานอยู่ที่ ±0.05
* แผ่นฟอยล์ทองแดง ตามมาตรฐานจะเป็นชนิดกันไฟฟ้าสถิตสองด้าน 1/2oz, 1oz กรณีที่ต้องการแผ่นฟอยล์ความหนาอื่น หรือแผ่นฟอยล์หน้าเดียว หรือแผ่นฟอยล์อัดรีดขนาดพิเศษนอกเหนือจากในตาราง กรุณาสอบถามกับทางบริษัท
| ความหนาระบุ | ความบริสุทธิ์ | ||
|---|---|---|---|
| 1/3oz | 0.012mm | ±0.003 | มากกว่าหรือเท่ากับ 99.8% |
| 1/2oz | 0.018mm | ±0.005 | |
| 1oz | 0.035mm | +0.010 -0.005 |
|
| 2oz | 0.070mm | +0.018 -0.008 |
|
ตารางแสดงคุณสมบัติ
| รายการทดสอบ | สภาพการทดสอบ | ค่าที่วัดได้ (ความหนา 1.6 mm) |
|---|---|---|
| ความถ่วงจำเพาะ | A | 2.2 |
| สภาพต้านทานไฟฟ้าทางปริมาตร (Ω･cm) |
A | 1015 |
| C-96/40/90 | 1014 | |
| สภาพต้านทานไฟฟ้าพื้นผิว (Ω) |
A | 1014 |
| C-96/40/90 | 1014 | |
| ความต้านทานของฉนวน (Ω) |
A | 1013 |
| D-2/100 | 1013 | |
| ค่าสัมประสิทธิ์การขยายตัวเชิงเส้น (ppm/°C) |
‐60°C～150°C | 21 |
| ความทนทานต่อการลอกหลุด (kN/m) |
A | 3 |
| 200°C ชั้นบรรยากาศ |
1.5 | |
| ความทนทานต่อการโค้งงอ (N/mm2) |
A | 100 |
| อัตราการดูดซึมน้ำ | — | 0.01 |
| ความทนทานต่อสารเคมี | — | ดีเยี่ยม |
| ความสามารถในการติดไฟ | — | ไม่ติดไฟ |
* ความทนทานต่อการลอกหลุดคือค่าจากการวัดฟอยล์ทองแดง 1 ออนซ์ (0.035 mm.)
