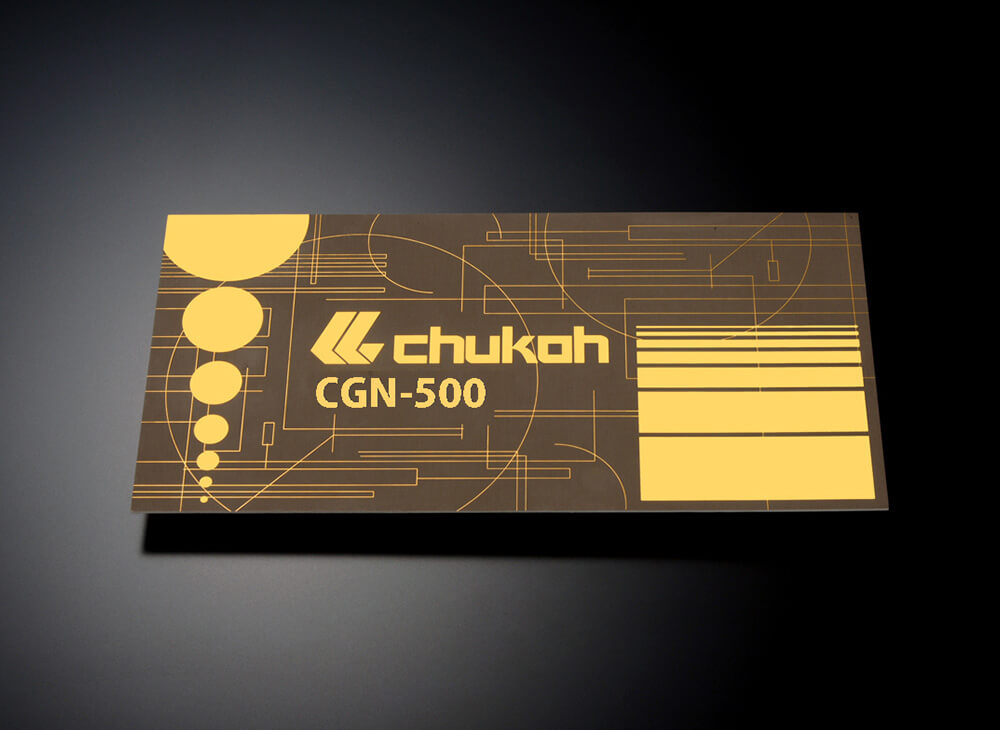

แผงวงจรลามิเนตหุ้มทองแดง
CGN-500
- แผงวงจรลามิเนตหุ้มทองแดง
- ชนิดคลื่นความถี่สูง
- ข้อกำหนด RoHS
คุณสมบัติ
แผงวงจรลามิเนตหุ้มทองแดงลามิเนตด้วยผ้าใยแก้วชนิดพิเศษที่เคลือบฟลูออโรเรซินซึ่งมีคุณสมบัติในการเก็บประจุไฟฟ้า(ไดอิเล็กทริก)
แผงวงจรชนิดนี้มีค่าแทนเจนต์ของการสูญเสียไดอิเล็กทริกต่ำกว่าซีรีส์ CGS-500A และมีความแม่นยำในการตัดเฉือนขึ้นรูป (machining) อยู่ในเกณฑ์ดีเทียบเท่า CGP-500A
การใช้งานหลัก
พาวเวอร์แอมป์ที่ใช้ในการรับส่งสัญญาณถ่ายทอด/ ระบบสื่อสารเคลื่อนที่

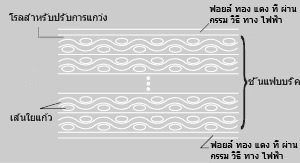

โครงสร้าง
คุณลักษณะเด่น
• เหมาะสำหรับวงจรคลื่นมิลลิเมตรและคลื่นระดับ quasi-millimeter
• มีค่าแทนเจนต์ของการสูญเสียไดอิเล็กทริกเพียงครึ่งหนึ่งของรุ่น CGP และมีประสิทธิภาพที่ดีเยี่ยมตั้งแต่ 20GHz ขึ้นไป
• ค่าคงที่ไดอิเล็กทริกเป็น 2.3
ตารางแสดงขนาด
| ความหนาโดยรวม (mm) |
ค่าเผื่อความหนา | ค่าคงที่ไดอิเล็กทริก | ค่าแทนเจนต์ของการสูญเสียไดอิเล็กทริก | |
|---|---|---|---|---|
| 1020×1220 | 510×1220 | |||
| 0.2 | ±0.02 | *1 | <.0.0012 | |
| 0.3 | ±0.03 | *2 | ||
| 0.4 | ±0.04 | 2.3 | ||
| 0.5 | ±0.05 | |||
| 0.6 | ±0.06 | |||
| 0.8 | ±0.08 | |||
| 1.0 | ±0.10 | |||
| 1.2 | ±0.12 | |||
| 1.6 | ±0.16 | |||
*1 1/2oz ทั้งสองด้าน εr＝2.20
*2 1/2oz ทั้งสองด้าน εr＝2.25
* ค่าคงที่ไดอิเล็กทริก มาตรฐานจะอยู่ที่ 2.30 แต่ค่าตัวเลขจะแปรผันไปตามความหนา
* ค่าพิกัดความเผื่อของค่าคงที่ไดอิเล็กทริกต่อ 1 โมเดล มาตรฐานอยู่ที่ ±0.05
* แผ่นฟอยล์ทองแดง ตามมาตรฐานจะเป็นชนิดกันไฟฟ้าสถิตสองด้าน 1/2oz, 1oz กรณีที่ต้องการแผ่นฟอยล์ความหนาอื่น หรือแผ่นฟอยล์หน้าเดียว หรือแผ่นฟอยล์อัดรีดขนาดพิเศษนอกเหนือจากในตาราง กรุณาสอบถามกับทางบริษัท
| ความหนาระบุ | ความบริสุทธิ์ | ||
|---|---|---|---|
| 1/3oz | 0.012mm | ±0.003 | มากกว่าหรือเท่ากับ 99.8% |
| 1/2oz | 0.018mm | ±0.005 | |
| 1oz | 0.035mm | +0.010 -0.005 |
|
| 2oz | 0.070mm | +0.018 -0.008 |
|
ตารางแสดงคุณสมบัติ
| รายการทดสอบ | สภาพการทดสอบ | ค่าที่วัดได้ (ความหนา 1.6 mm) |
|---|---|---|
| ความถ่วงจำเพาะ | A | 2.2 |
| สภาพต้านทานไฟฟ้าทางปริมาตร (Ω･cm) |
A | 1015 |
| C-96/40/90 | 1014 | |
| สภาพต้านทานไฟฟ้าพื้นผิว (Ω) |
A | 1014 |
| C-96/40/90 | 1013 | |
| ความต้านทานของฉนวน (Ω) |
A | 1013 |
| D-2/100 | 1013 | |
| ค่าสัมประสิทธิ์การขยายตัวเชิงเส้น (ppm/°C) |
‐60°C～150°C | 25 |
| ความทนทานต่อการลอกหลุด (kN/m) |
A | 1.5 |
| 200°C ชั้นบรรยากาศ |
0.5 | |
| ความทนทานต่อการโค้งงอ (N/mm2) |
A | 100 |
| อัตราการดูดซึมน้ำ | — | 0.01 |
| ความทนทานต่อสารเคมี | — | ดีเยี่ยม |
| ความสามารถในการติดไฟ | — | ไม่ติดไฟ |
* ความทนทานต่อการลอกหลุดคือค่าจากการวัดฟอยล์ทองแดง 1 ออนซ์ (0.035 mm.)
