Pita perekat (pita Chukoh)
Lembar pembuangan panas radiasi PAL-350A
- Pita perekat (pita Chukoh)
- Bahan dasar film alumunium
ringkasan
Pita perekat ini terbuat dari film aluminium dengan konduktivitas termal yang tinggi dan dilapisi dengan cat pembuangan panas dengan emisivitas tinggi. Mengubah panas menjadi sinar infra merah dan memancarkan panas.
Tujuan
・Pembuangan panas dari bagian penghasil panas (chip IC, dioda) dan housing
・Perisai elektromagnetik
Fitur
● Memiliki Daya tahan cuaca jika dicampur dengan fluororesin.
●Dengan dipasang langsung ke elemen pemanas, elemen ini dapat memberikan efek difusi panas melalui pembuangan panas radiasi.
●Ketebalan totalnya setipis kira-kira 110㎛, sehingga dapat digunakan di tempat dengan ruang terbatas atau memerlukan bobot ringan.
●Memiliki efek redaman sekitar 50dB pada frekuensi tinggi (@1GHz hingga 6GHz).
●Meninju bentuk tertentu juga dimungkinkan.
struktur

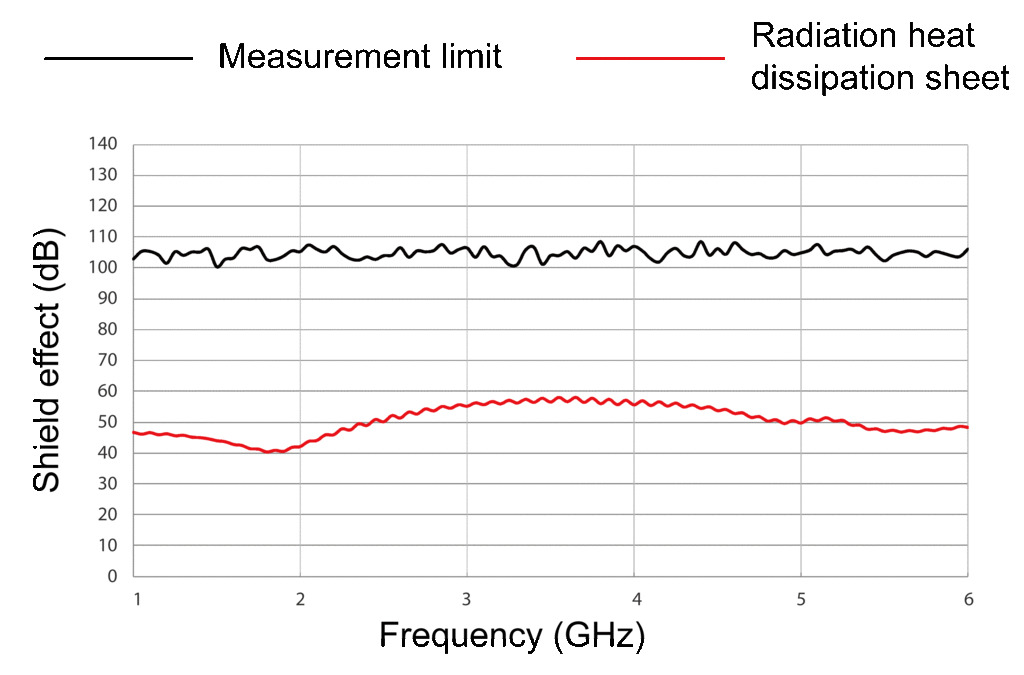

Efek pelindung elektromagnetik (1GHz hingga 6GHz)
● Karena bahan dasarnya adalah film aluminium, maka film ini menunjukkan efek pelindung gelombang elektromagnetik tertentu.
*Diukur dengan metode KEC
*Nilai di atas adalah nilai terukur dan bukan merupakan nilai standar.
Tentang efek pembuangan panas

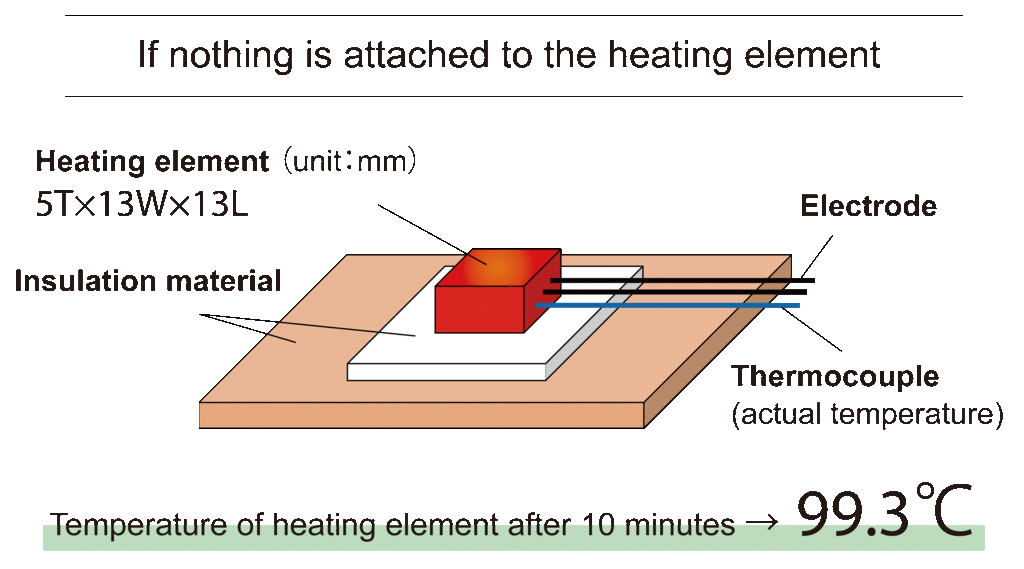

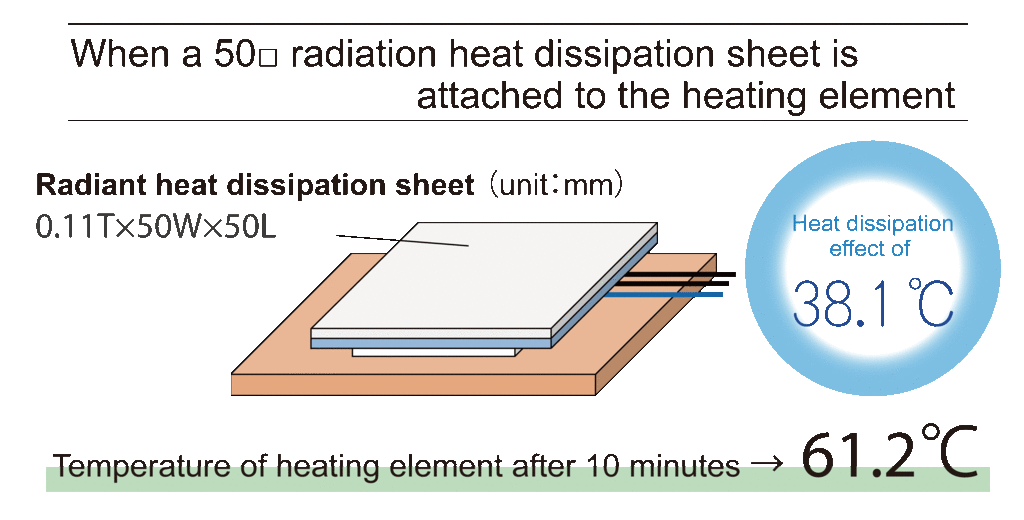

[1] Ketika lembar pembuangan panas radiasi PAL-350A berukuran 50mm x 50mm dipasang, efek pembuangan panasnya kira-kira 38℃.
Metode pengujian: Elemen pemanas diibaratkan seperti chip IC dan perubahan suhu elemen pemanas diukur setelah 10 menit.
Tentang efek pembuangan panas
[2] Semakin besar ukuran lembar pembuangan panas radiasi PAL350A, semakin tinggi efek pembuangan panasnya.
*Nilai di atas adalah nilai terukur dan bukan merupakan nilai standar.

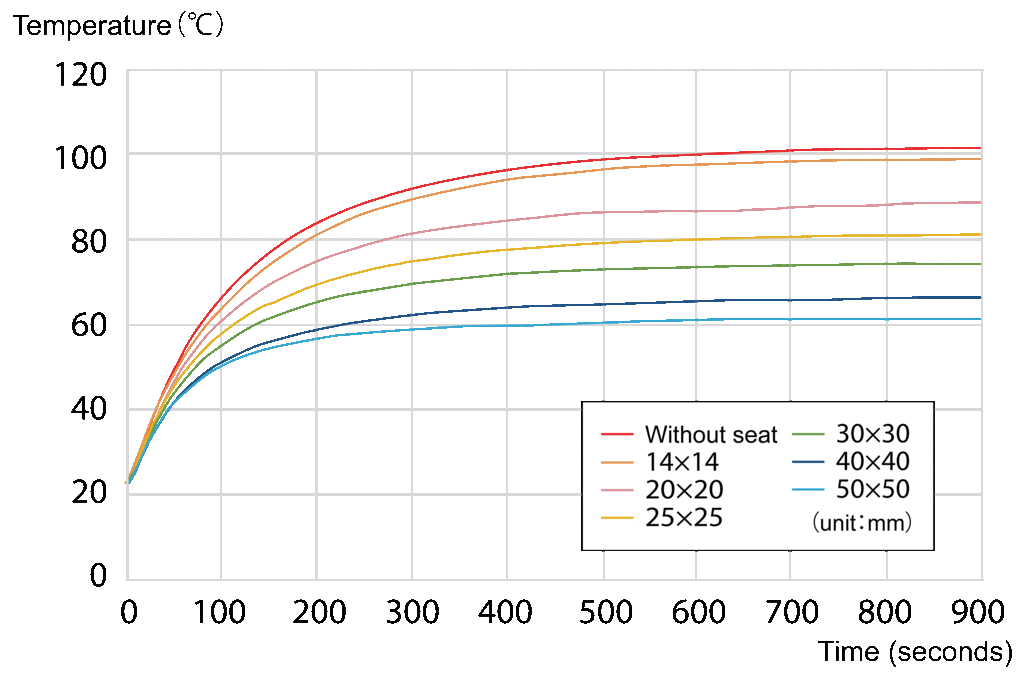

Tentang efek pembuangan panas
[3] Lembar pembuangan panas radiasi Suhu elemen pemanas berubah tergantung pada dimensi PAL-350A.
Metode pengujian: Ukur dimensi lembar pembuangan panas radiasi PAL-350A dan suhu elemen pemanas setelah 10 menit.
| Dimensi lembar pembuangan panas radiasi PAL-350A (mm) | Suhu elemen pemanas (℃) |
|---|---|
| Tidak ada lembaran | 99.3(－) |
| 14×14 | 98.2(-1.1) |
| 20×20 | 86.4(-12.9) |
| 25×25 | 80.0(-19.3) |
| 30×30 | 73.4(-25.9) |
| 40×40 | 65.4(-33.9) |
| 50×50 | 61.2(-38.1) |
*Nilai di atas adalah nilai terukur dan bukan merupakan nilai standar.
Standar produk
| Ketebalan (mm) | Lebar produk standar (mm) | Panjang (m) | |
|---|---|---|---|
| 0.11 | 480 | 1～45 | |
Kinerja produk
| item tes | PAL-350A | |
|---|---|---|
| Emisivitas (ε) | 0.91 | |
| Suhu pengoperasian maksimum (℃) | 150 | |
