Diafragma PTFE kami memenangkan Penghargaan Suku Cadang Terkait Mobilitas di Penghargaan Suku Cadang Manufaktur Super ke-21. "Diafragma PTFE" ini dipasang di kendaraan demonstrasi pendaratan kecil di bulan SLIM, yang merupakan pendaratan tepat pertama di dunia yang berhasil di bulan.
Apa itu Penghargaan Suku Cadang Manufaktur Super?
Penghargaan Suku Cadang Manufaktur Super disponsori oleh Konferensi Monodzukuri Nippon dan Nikkan Kogyo Shimbun, dan dinilai oleh komite juri yang terdiri dari Nikkan Kogyo Shimbun dan Organisasi Kehidupan dan Peradaban NPO Monozukuri berkontribusi pada manufaktur Jepang di enam bidang: "Lingkungan/Sumber Daya/Terkait Energi", "Kesehatan dan Kesejahteraan/Bio/Perangkat Medis", dan "Solusi Masalah Kehidupan/Sosial".
Apa produk fluororesin “Diafragma”?

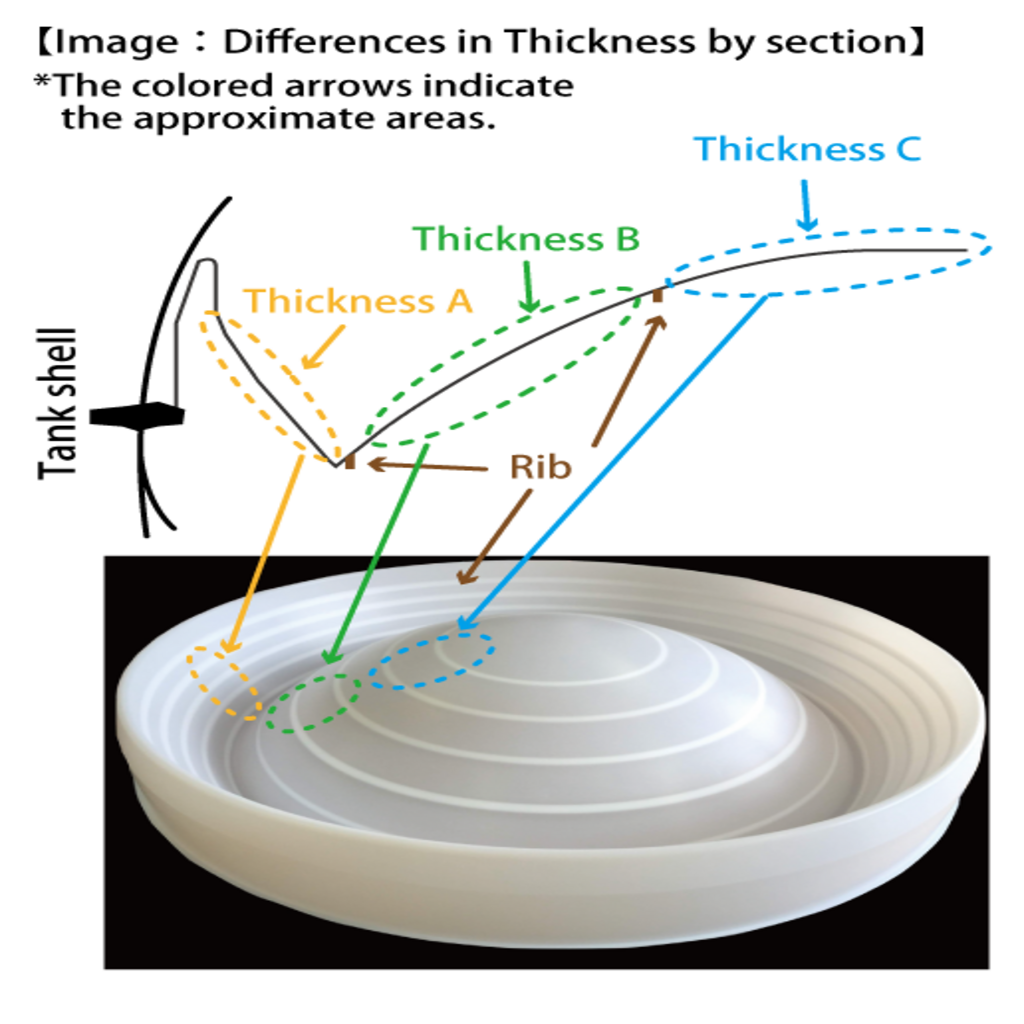

Produk fluororesin ``diafragma'' adalah ``membran'' elastis yang memisahkan bagian mekanis pompa dari cairan yang dipompa. Umumnya terbuat dari logam atau karet, namun diafragma yang kami produksi kali ini terbuat dari 100% fluororesin (PTFE) dan berukuran sangat besar [diameter 830 mm, tinggi 160 mm, tebal 0,6 mm, dan berat. sekitar 4,0 kg]. Ini adalah produk. Setiap area memiliki ketebalan yang berbeda-beda dan diproduksi menggunakan teknologi pemotongan presisi tinggi.
Kami dapat memotong bahan dengan ketebalan berbeda, jadi jika Anda tertarik, jangan ragu untuk menghubungi kami.
Bagian SLIM digunakan untuk apa?
Diafragma kami digunakan di bagian yang menyimpan oksidator di dalam tangki yang menyimpan bahan bakar dan oksidator, yang merupakan struktur utama wahana bulan "SLIM". ``SLIM'' dimasukkan ke dalam orbit bulan dan disuntikkan ke belakang selama penyesuaian orbit atau saat mendarat di bulan untuk membakarnya, tetapi untuk menyuntikkannya, diafragma harus penyok. Sebelumnya, diafragma terbuat dari titanium, namun terdapat kendala pada logam yang sulit penyok dan berat. Oleh karena itu, fluororesin dipilih karena tidak mudah berubah meskipun terkena zat pengoksidasi, serta lebih ringan dan lembut dibandingkan logam.
Fluororesin adalah plastik berperforma tinggi yang berbeda dari resin serba guna karena memiliki beragam sifat seperti ketahanan kimia, tahan panas, Daya tahan cuaca, dan gesekan terendah. Produk fluororesin lain yang diproduksi oleh perusahaan kami juga digunakan pada bagian geser mesin roket H2 dan H3 JAXA karena " sifat gesekan terendah".
*Bahan referensi untuk diagram skematik di dalam tangki: JAXA “ Materi Ikhtisar Proyek SLIM”
<Diafragma dalam keadaan tersembunyi>
Bagaimana produk fluororesin "Diafragma" dikembangkan?
Pada tahun 2014, kami menerima pertanyaan langsung dari Japan Aerospace Exploration Agency (JAXA) mengenai pengembangan diafragma fluororesin untuk pengembangan probe SLIM, dan pengembangan dimulai.
Dalam proses pengembangannya, tantangan yang dihadapi adalah sulitnya mengolah fluororesin menjadi lapisan tipis. Untuk mengurangi berat diafragma, fluororesin perlu dibuat lebih tipis (thinner). Karena fluororesin adalah resin yang mudah berubah bentuk, sulit untuk melakukan pemotongan dengan presisi tinggi, dan perubahan ketebalan mempengaruhi pergerakan diafragma, sehingga sulit untuk mencapai pergerakan dan akurasi pemrosesan yang diperlukan.
Namun, dengan menerapkan teknologi pemrosesan yang telah kami kembangkan selama bertahun-tahun dan merancang metode pemasangan selama pemrosesan, kami berhasil mengurangi ketebalan menjadi sekitar 1 mm atau kurang. Selain itu, basis pengembangan Mitsubishi Heavy Industries, yang mengembangkan badan tangki tempat diafragma dipasang, berlokasi di prefektur yang sama dengan Nagasaki, sehingga memungkinkan pengujian cepat dan pembuatan prototipe berulang, hingga penyelesaian.
akhirnya…
Hingga saat ini, perusahaan kami telah mencoba berbagai pengolahan fluororesin. Di masa depan, kami akan berusaha untuk memenuhi kebutuhan pelanggan kami di bidang yang lebih luas dibandingkan sebelumnya. Kami ingin terus mendukung kehidupan banyak orang di belakang layar, memanfaatkan kemampuan teknologi tingkat atas yang telah kami kembangkan selama bertahun-tahun dan sikap korporat kami dalam menciptakan hal-hal baru untuk memecahkan masalah pelanggan kami.
